Globaali energiamaailma on läpikäymässä perustavanlaatuista muutosta. Nousevat sähkötariffit, kattoaurinkoenergian nopea yleistyminen ja kiireellinen tarve vähentää verkkoriippuvuutta ovat nostaneet hybridi-invertteriteknologian kapean ratkaisun asemasta valtavirtaan sekä asuin- että kaupallisissa energiajärjestelmissä. Tämän muutoksen keskiössä on aurinkosähkö- ja akkuenergian varastointiin perustuva hybridiinvertteri – laite, joka tekee paljon enemmän kuin vain muuntaa tasavirtaaurinkoenergian käyttökelpoiseksi vaihtovirtasähköksi. Se ohjaa aktiivisesti tehovirtaa useiden lähteiden välillä maksimoidakseen oman kulutuksen, minimoikseen kustannukset ja varmistaakseen toimituksen jatkuvuuden.
Mitä hybridiinvertteri todella tekee
A hybridi invertteri on pohjimmiltaan monisuuntainen virranhallintalaite. Toisin kuin tavallinen merkkijonoinvertteri, joka muuntaa vain aurinkoenergian DC-lähdön AC:ksi välitöntä käyttöä tai verkkoon vientiä varten, hybridiinvertteri hallitsee samanaikaisesti aurinkopaneeleista, akkuenergian varastointijärjestelmästä (BESS), sähköverkosta ja valinnaisesti varageneraattorista saatavaa tehoa. Se päättää reaaliajassa, mistä lähteestä ladataan, ladataanko akku ja milloin viedään ylimääräistä virtaa – kaikki konfiguroitavan tärkeyslogiikan ja reaaliaikaisten kulutustietojen perusteella.
Tämä ominaisuus tekee hybridiinverttereistä keskeisen tärkeän energiapariteetin saavuttamisessa – pisteessä, jossa itse tuotetun ja varastoidun energian hinta on yhtä suuri tai laskee alle verkon tuontihintojen. Älykkäästi siirtämällä kuormia ja välttämällä huipputariffin verkkotuontia hyvin konfiguroitu hybridi-invertterijärjestelmä voi vähentää sähkölaskuja dramaattisesti ja toimia samalla kestävänä varmuuskopiona katkosten aikana.
Ydinarkkitehtuuri: Miten voimapolut on rakennettu
Hybriditaajuusmuuttajan sisäisen arkkitehtuurin ymmärtäminen auttaa käyttäjiä ja asentajia tekemään parempia konfigurointi- ja kokopäätöksiä. PV- ja akkuvarastoon perustuva hybridiinvertteri integroi tyypillisesti useita keskeisiä toimintalohkoja yhdeksi yksiköksi:
- MPPT aurinkolaturi : Seuraa PV-ryhmän tehopistettä energian poimimiseksi vaihtelevissa säteilyteho- ja lämpötilaolosuhteissa. Huippuluokan malleissa on kaksi tai useampia itsenäisiä MPPT-seurantalaitteita, jotka käsittelevät eri suuntaisia tai varjostusprofiileja sisältäviä ryhmiä.
- Kaksisuuntainen akun muunnin : Lataa akkua aurinkoenergiasta tai sähköverkosta ja purkaa sen kuormien syöttämiseksi. Tehokkuus sekä lataus- että purkaussuunnassa vaikuttaa suoraan järjestelmän edestakaisin häviöihin, joten invertterin tehokkuusarvot yli 97 % ovat suositeltavia korkean syklin sovelluksissa.
- Grid Interface ja Anti-Islanding : Hallitsee synkronointia apuverkon kanssa saumattoman tuontia/vientiä varten ja sisältää pakollisen saartamistasuojan, joka estää takaisinsyötön verkkokatkosten aikana standardien, kuten IEEE 1547 ja VDE-AR-N 4105, mukaisesti.
- AC ohitus ja siirtokytkin : Off-grid- tai varatilassa invertteri vaihtaa kuormitusta verkosta akku-/aurinkoenergialähteeseen, tyypillisesti 10–20 millisekunnissa, riittävän nopeasti ylläpitämään herkkiä laitteita, kuten lääketieteellisiä laitteita tai IT-infrastruktuuria.
- Generaattorin tuloportti : Monet hybridi-invertterialustat sisältävät erillisen vaihtovirtasyötön diesel- tai kaasugeneraattorille, jolloin järjestelmä voi käyttää generaattoritehoa akkujen lataamiseen tai kuormituksen täydentämiseen, kun aurinko ja varastointi eivät riitä.

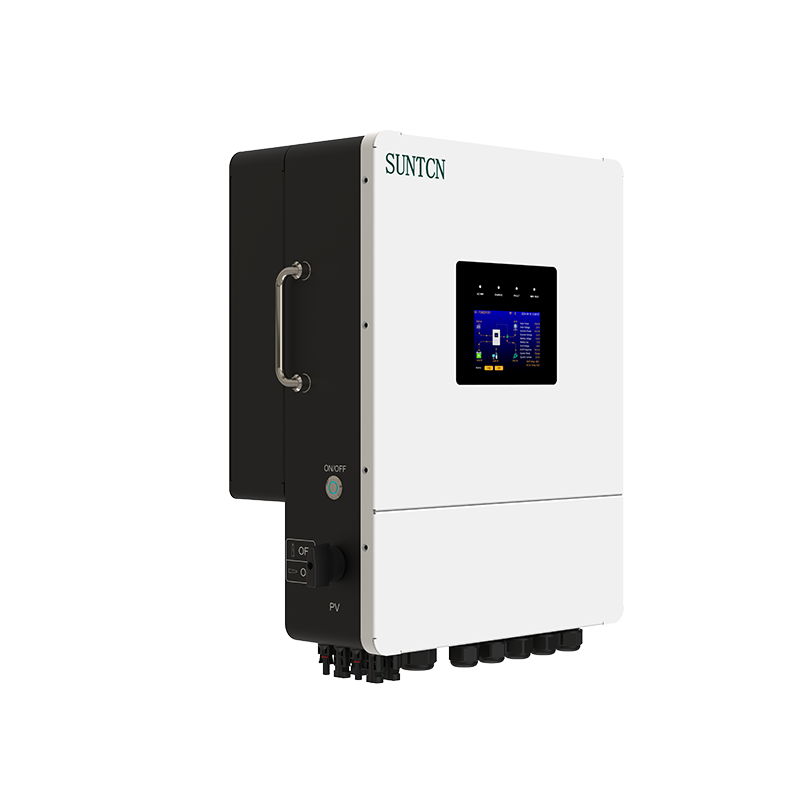

SUNTCN Hybrid Inverter integroi kaikki nämä polut kompaktiin, tehokkaaseen runkoon, jolloin asentajat voivat liittää aurinkosähköä, akkuja, verkkoja ja generaattoreita ilman ulkoisia kytkentälaitteita. Tämä all-in-one-arkkitehtuuri vähentää asennuksen monimutkaisuutta ja komponenttien määrää – keskeinen etu sekä asuntojen jälkiasennuksissa että kaupallisissa uusissa rakennuksissa.
Virtavirran hallinta: Priorisointilogiikka selitetty
Hybridiinvertterin todellinen älykkyys piilee sen energianhallintaalgoritmissa. alustat tarjoavat konfiguroitavia toimintatiloja, jotka määrittävät tehon hankinnan, varastoinnin ja viennin tärkeysjärjestyksen. Kolme yleistä tilaa ovat:
Solar Priority Mode
Tässä tilassa kaikkea käytettävissä olevaa aurinkotehoa käytetään kytkettyjen kuormien syöttämiseen. Ylijäämä kuormituksen jälkeen ohjataan akun lataamiseen. Kun akku saavuttaa määritellyn lataustilan (SoC) kattonsa, ylimääräinen aurinko viedään verkkoon tai rajoitetaan paikallisten säännösten mukaan. Verkkotuonti käynnistyy vain, kun aurinkoteho ja akun purkautuminen eivät yhdessä pysty vastaamaan kysyntään. Tämä tila on ihanteellinen omakulutuksen maksimoimiseen syöttötariffiympäristöissä (FiT), joissa vientihinnat ovat alhaiset.
Akun prioriteettitila
Tässä järjestelmä priorisoi akun purkamisen kuormituksen täyttämiseksi ennen kuin irrotetaan verkosta. Solar lataa akkua edelleen päivän aikana, mutta lähetyslogiikka on viritetty maksimoimaan akun käyttöasteen. Tämä tila sopii aika-ofuse (TOU) -tariffirakenteisiin, joissa verkkosähkö on huomattavasti halvempaa ruuhka-ajan ulkopuolella. Akku latautuu halvalla yön yli ja purkautuu huippuhinnoittelujaksojen aikana, mikä tuottaa huomattavia laskun alennuksia.
Verkon prioriteettitila
Verkkoprioriteettitilassa invertteri käyttää ensisijaisesti verkosta kuormien syöttämiseen ja siirtyy akku- tai aurinkoenergiaan vain, kun verkkovirtaa ei ole saatavilla tai tariffit ylittävät asetetun kynnyksen. Tätä tilaa käytetään markkinoilla, joilla on korkeat syöttötariffit, joilla aurinkoenergian vienti on taloudellisesti edullisempaa kuin omakulutus, tai järjestelmissä, joissa akun kesto on etusijalla päivittäisen pyöräilyn sijaan.
Akun yhteensopivuus ja mitoitus hybridijärjestelmille
Akun kemian ja kapasiteetin valinnalla on suora vaikutus hybridi-invertterijärjestelmän yleiseen suorituskykyyn. Litiumrautafosfaatista (LiFePO4) on tullut hallitseva kemia asuin- ja kevyissä kaupallisissa sovelluksissa sen elinkaaren (tyypillisesti 3 000–6 000 täyttä sykliä), lämpöstabiiliuden ja korkean, jopa 90–95 %:n purkaussyvyyden (DoD) toleranssin ansiosta.
Akkupankkia mitoitaessa tärkeimmät tasapainottavat muuttujat ovat:
- Päivittäinen kuormitusprofiili : Laske keskimääräinen päivittäinen energiankulutus (kWh) ja tunnista huipputarvejaksot, jotka on poistettava verkosta.
- Itsenäisyysvaatimus : Varmuuskopiointikriittisissä sovelluksissa kokoa akku siten, että se riittää 8–12 tunnin ajaksi ilman aurinkoenergiaa.
- Invertterin jatkuva purkausnopeus : Varmista, että akun jatkuva purkausvirta (C-nopeus) on yhteensopiva invertterin vaihtovirtalähtötehon kanssa, jotta vältytään pullonkaulilta suuren kuormituksen aikana.
- Laajennettavuus : Valitse hybridiinvertteri, joka tukee akun kapasiteetin laajentamista rinnakkaisten akkumoduulien avulla, jolloin järjestelmä voi kasvaa energiatarpeen kasvaessa ajan myötä.
| Akun kemia | Cycle Life | Max DoD | Tyypillinen käyttötapaus |
|---|---|---|---|
| LiFePO4 | 3 000–6 000 | 90–95 % | Asuinrakennus, C&I, verkon ulkopuolella |
| NMC (Li-NMC) | 1 500–3 000 | 80–90 % | Tilarajoitteiset asennukset |
| Lyijyhappo (AGM) | 300-700 | 50 % | Edullinen / vanha jälkiasennus |
Generaattorin integrointi: Hybridijärjestelmän joustavuuden laajentaminen
Alueilla, joilla on usein verkkokatkoksia tai korkeat off-grid autonomiavaatimukset, generaattorin integrointi hybridiinvertteriin luo vankan usean lähteen varmuuskopioarkkitehtuurin. Hybridiinvertteri toimii pääohjaimena, joka käynnistää generaattorin automaattisesti, kun akun SoC laskee määritellyn kynnyksen alapuolelle, ja sammuttaa sen, kun akku on ladattu riittävästi – tyypillisesti 80 %:iin käyttöiän suojelemiseksi.
Keskeinen konfigurointiparametri on generaattorin latausvirran raja , joka estää generaattorin ylikuormituksen rajoittamalla sitä, kuinka suuren osan tehostaan invertteri käyttää akun lataamiseen verrattuna kuorman syöttöön. Esimerkiksi 5 kVA:n generaattori, joka toimii 80 %:n teholla (4 kW), voi varata 2,5 kW kuormitukseen ja 1,5 kW akun lataukseen, mikä varmistaa, että generaattori toimii mukavalla ja tehokkaalla kuormituskertoimella. Generaattorin oikean koon tulee ottaa huomioon sekä yhdistetty kuormitus- että lataustarve, jonka hybridiinvertteri voi samanaikaisesti esittää.
Valvonta, tietojen kirjaaminen ja etähallinta
Hybridiinvertteri ilman kattavaa valvontaa on hukattu tilaisuus. Reaaliaikaiset ja historialliset tiedot auringon tuotosta, akun varaustilasta, kuormituksen kulutuksesta, verkon tuonnista/viennistä ja järjestelmän tehokkuudesta ovat välttämättömiä järjestelmän suorituskyvyn validoimiseksi suunnittelutavoitteiden perusteella ja ennakoivassa vian havaitsemisessa.
Johtavat hybridi-invertterialustat – mukaan lukien SUNTCN-tuotevalikoimaan kuuluvat – tarjoavat pilvipohjaisen valvonnan Wi-Fi- tai RS485-Modbus-yhteyden kautta paikalliseen dataloggeriin, ja tiedot ovat käytettävissä verkkoportaalin tai mobiilisovelluksen kautta. Päivittäin seurattavia tärkeimpiä mittareita ovat:
- Oman kulutuksen suhde : Suoraan paikan päällä kulutetun aurinkoenergian prosenttiosuus (tavoite: yli 70 % hyvin optimoiduissa asuinjärjestelmissä).
- Omavaraisuusaste : Aurinkoenergian ja akun kattaman kokonaiskuormituksen prosenttiosuus ilman verkkotuontia (tavoite: 60–80 % keskileveysasteilla, kun akun koko on riittävä).
- Akun käyttöjaksojen määrä ja SoH : Terveyden seuranta mahdollistaa ennakoivan akun vaihdon suunnittelun ennen kuin kapasiteetin heikkeneminen vaikuttaa huoltoon.
- Invertterin hyötysuhdekäyrä : Vertaa todellista tehokkuutta CEC- tai EU-nimellistehoon tunnistaaksesi poikkeamat, jotka voivat viitata laitteistoongelmiin.
Vastaa tulevaisuuden energiatarpeisiin skaalautuvan hybridialustan avulla
Yksi vakuuttavista perusteista hybridiinvertterin käyttöönotolle tänään on tulevaisuudenkestävyys. Energian kysyntä asuin- ja liiketiloissa kasvaa sähköautojen latauksen, kaasulämmityksen korvaavien lämpöpumppujen ja teollisten prosessien sähköistämisen myötä. Hybridi-invertterijärjestelmä, jossa on laajennettava akkuvarasto, moni-MPPT-PV-tulo ja generaattoriyhteensopivuus, voi ottaa vastaan nämä uudet kuormat vähitellen ilman infrastruktuurin tukkuvaihtoa.
Verkko-operaattorit tarjoavat myös yhä enemmän kysyntään reagoivia ja virtuaalisia voimalaitosohjelmia (VPP), jotka palkitsevat joustavan kuormanhallinnan. Hybridi-invertterialustat, joissa on avoin API tai sertifioitu VPP-integraatiokyky, antavat sivustojen omistajille mahdollisuuden osallistua näihin ohjelmiin ja tuottaa tuloja varastoidusta energiasta ja samalla tarjota verkon vakauspalveluita. Koska syöttötariffipolitiikka kehittyy maailmanlaajuisesti, tämä kyky siirtyä passiivisesta viejästä aktiiviseksi verkkoosapuoleksi tulee olemaan merkittävä eroava tekijä nykyään käytössä oleville järjestelmille.
Hyvin suunnitellun aurinkosähköjärjestelmän, oikean kokoisen akkupankin ja älykkään hybridi-invertterin yhdistelmä edustaa käytännöllistä ja taloudellisesti kannattavaa polkua energiariippumattomuuteen suurimmalle osalle loppukäyttäjistä. Valitsemalla alustan, jossa on todistettu usean lähteen hallinta, korkea edestakainen tehokkuus ja vahvat etävalvontaominaisuudet, varmistetaan, että järjestelmä jatkaa arvon tuottamista huomattavasti alkuperäisen takaisinmaksuajan jälkeen.
